三极管深度负反馈分析

该页面的内容引用自简书 @海青简书号：https://www.jianshu.com/p/b59311a36587

• 电压负反馈
其实，如果输出是电压反馈的话，基本上都可以用运放来直接等效。中间的各级放大，都不用关心，只需要把输出和输入看一下就行了。

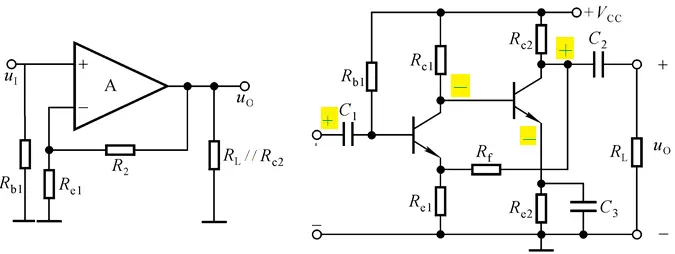

比如，右图中的三极管组合放大，反馈元件是 Rf，属于电压串联负反馈。（使用瞬时极性法可以知道输入端的三极管基极对 Uo 影响是同向的 / 正的，发射极对 Uo 的影响变化是相反的 / 负的）。输入端的三极管，基极 B 等效成 Vp，发射极 E 等效成 Vn，再把基极和发射极上的元件 (Rb1、Re1) 画到运放上去（注意这里三极管放大的是交流信号，所以我们按交流通路分析，故 Rb1 是接地的）。
再看输出端，交流通路中，与 Uo 上连接的元件是 RL 和 Rc2。
反馈元件 Rf 接在 Uo 和输入反向端之间。就得到了左边的等效图。
Rb1 对放大倍数没有影响，也可以不用考虑。





电压串联负反馈

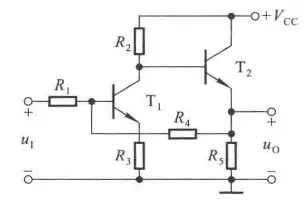

再看一个电压并联反馈的例子，T1 和 T2 等效成运放，T1 基极是反向端，发射极是同相端。所以等效出来是个运放实现的反向放大电路。





电压并联反馈





电压并联负反馈等效

• 电流负反馈

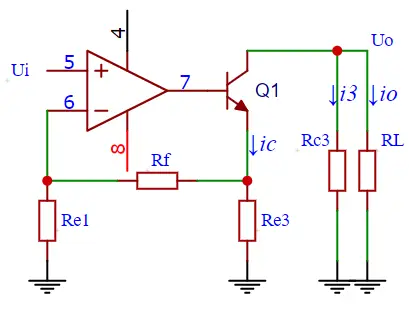

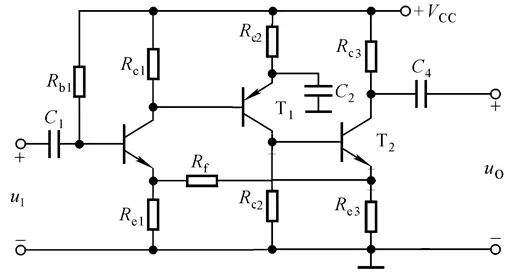

电流负反馈输出是电流的形式，虽然不能用运放直接等效（因为通用运放输出信号是电压的形式），但是我们保留最后一级放大，电路的其他部分等效成运放。举例如图，电流串联负反馈，把前面两级等效成运放，保留最后一级交流放大。
